Hệ thống phanh khí nén xe nâng sử dụng áp suất không khí nén làm nguồn năng lượng chính để tạo ra lực phanh, thay vì dùng dầu thủy lực như các dòng phanh thông thường. Cơ chế này giúp hệ thống phanh khí nén tạo ra lực phanh lớn với thao tác nhẹ nhàng, phù hợp với các phương tiện tải trọng nặng như xe nâng công nghiệp, xe đầu kéo và xe tải.
Hệ thống phanh khí nén là một cơ cấu an toàn sử dụng khí nén được máy nén khí tạo ra để truyền lực đến các bầu phanh, từ đó ép má phanh vào trống phanh nhằm làm giảm tốc độ hoặc dừng hẳn xe nâng.
Chức năng cốt lõi của hệ thống này là chuyển hóa năng lượng khí nén thành lực cơ học tác động trực tiếp lên bánh xe nâng. Nhờ khả năng sinh lực lớn mà không đòi hỏi lực tác động mạnh từ người lái, hệ thống phanh khí nén được ứng dụng rộng rãi trên xe tải hạng nặng, xe khách, xe đầu kéo container và đặc biệt là xe nâng hàng có tải trọng nâng lớn hoạt động trong môi trường kho bãi, cảng biển.
Ứng dụng của hệ thống phanh khí nén còn mở rộng sang các thiết bị công nghiệp khác nhờ tính ổn định khi vận hành liên tục trong thời gian dài. So với phanh thủy lực, phanh khí nén ít bị ảnh hưởng bởi hiện tượng sôi dầu khi phanh gấp nhiều lần, nên phù hợp hơn với xe nâng có tải trọng lớn và tần suất phanh cao.

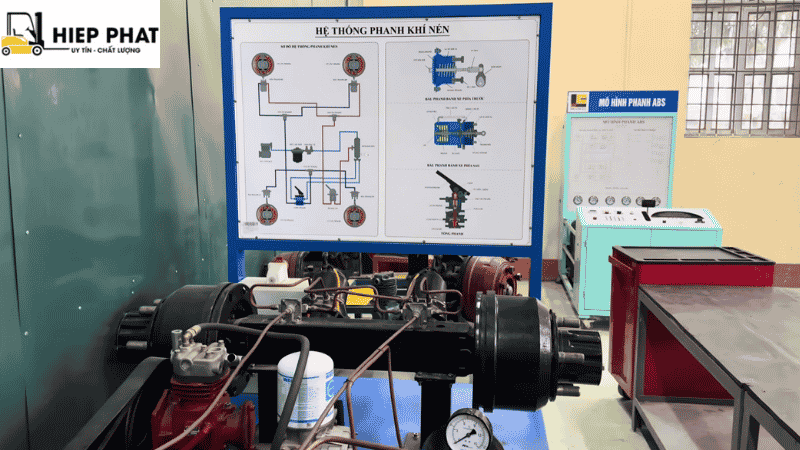

Hệ thống phanh khí nén bao gồm nhiều bộ phận liên kết chặt chẽ để đảm bảo dòng khí được tạo ra, lưu trữ, điều tiết và chuyển hóa thành lực phanh một cách chính xác. Các bộ phận chính bao gồm:
Mỗi bộ phận đảm nhiệm một vai trò riêng biệt nhưng phối hợp đồng bộ để tạo nên một chu trình phanh hoàn chỉnh, từ giai đoạn sinh khí đến giai đoạn sinh lực ma sát.

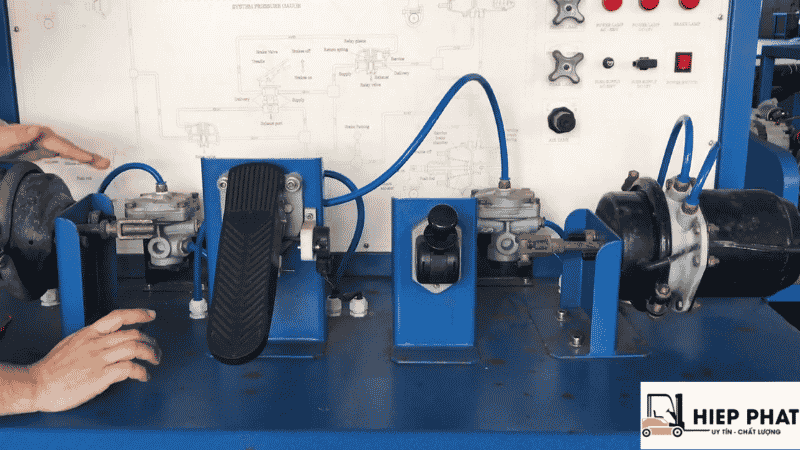

Phanh khí nén một dòng khác biệt phanh khí nén hai dòng ở số lượng mạch dẫn khí độc lập và mức độ dự phòng an toàn. Dưới đây là bảng so sánh hai loại phổ biến nhất hiện nay:
| Tiêu chí | Phanh khí nén một dòng | Phanh khí nén hai dòng |
|---|---|---|
| Số mạch khí | Một mạch duy nhất | Hai mạch độc lập (trước – sau) |
| Độ an toàn dự phòng | Thấp hơn, dễ mất phanh toàn bộ nếu rò rỉ | Cao hơn, một mạch hỏng vẫn còn mạch dự phòng |
| Đối tượng sử dụng | Xe tải nhẹ, xe nâng tải trọng vừa | Xe tải nặng, xe nâng tải trọng nặng, xe khách đường dài |
| Chi phí lắp đặt | Thấp hơn | Cao hơn do cấu tạo phức tạp |
Ngoài hai loại cơ bản trên, thị trường còn có phanh khí nén tích hợp ABS (Anti-lock Braking System) giúp chống bó cứng bánh xe nâng khi phanh gấp, và hệ thống phanh khí nén có tích hợp phanh tay dạng lò xo tích năng (spring brake) thường thấy trên các dòng xe nâng tải trọng năng.

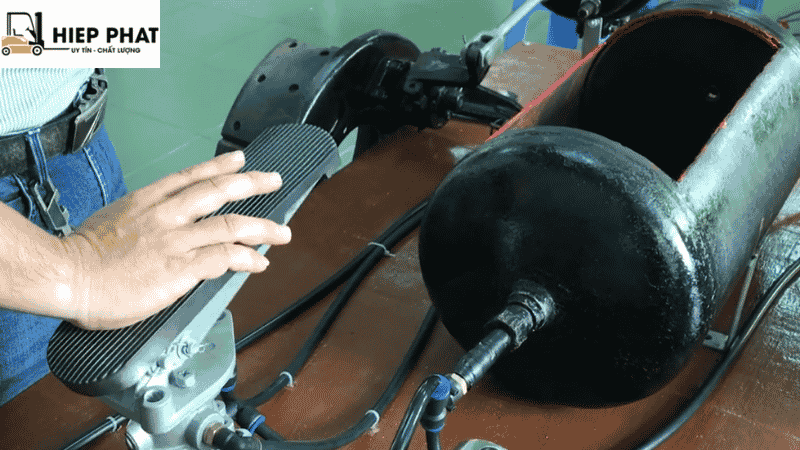

Cơ chế vận hành của hệ thống phanh khí nén bắt đầu từ việc máy nén khí tạo ra áp suất khí và nạp vào bình chứa khí nén cho đến khi đạt ngưỡng áp suất định mức, thường dao động trong khoảng 7-9 bar tùy thiết kế. Khi người vận hành đạp phanh, van phanh mở ra cho phép khí nén từ bình chứa di chuyển qua ống dẫn khí đến bầu phanh.
Tại bầu phanh, áp suất khí tác động lên màng cao su, đẩy cần đẩy di chuyển và làm quay trục cam phanh, từ đó ép má phanh vào trống phanh (hoặc đĩa phanh) tạo ra lực ma sát làm giảm tốc độ quay của bánh xe nâng. Quá trình này diễn ra gần như tức thời nhờ áp suất khí đã được tích trữ sẵn trong bình chứa, giúp thời gian phản ứng phanh nhanh và ổn định ngay cả khi tải trọng xe nâng lớn.
Khi người lái nhả chân phanh, van phanh đóng lại, khí nén trong bầu phanh được xả ra ngoài qua van xả, lò xo hồi vị kéo má phanh tách khỏi trống phanh, đưa hệ thống về trạng thái sẵn sàng cho lần phanh tiếp theo. Toàn bộ chu trình này lặp lại liên tục và phụ thuộc trực tiếp vào mức áp suất khí nén được duy trì ổn định trong bình chứa.
Hệ thống phanh khí nén mang lại ưu điểm nổi bật về khả năng sinh lực phanh lớn mà không đòi hỏi lực tác động mạnh từ người vận hành, đồng thời hạn chế nguy cơ mất phanh do sôi dầu như ở hệ thống thủy lực. Tuy nhiên, hệ thống phanh khí nén cũng tồn tại một số nhược điểm nhất định liên quan đến cấu tạo phức tạp và chi phí bảo trì.
| Ưu điểm | Nhược điểm |
|---|---|
| Lực phanh mạnh, phù hợp xe nâng có tải trọng lớn | Cấu tạo phức tạp hơn phanh thủy lực |
| Không sôi dầu khi phanh liên tục | Cần thời gian nạp khí trước khi vận hành |
| Có thể tích hợp phanh tay tự động (spring brake) | Rò rỉ khí gây hậu quả giảm lực phanh nghiêm trọng |
| Ít hao mòn do lực tác động được khuếch đại qua khí nén | Chi phí sửa chữa, thay thế linh kiện cao hơn |
| Phù hợp môi trường vận hành liên tục, tần suất phanh cao | Đòi hỏi bảo dưỡng định kỳ nghiêm ngặt hơn |
Rò rỉ khí nén gây ra hậu quả trực tiếp là suy giảm áp suất trong bình chứa, khiến lực phanh yếu dần và kéo dài quãng đường phanh, đây là lý do vì sao việc giám sát áp suất khí cần được thực hiện thường xuyên.
Người vận hành cần kiểm tra áp suất khí nén theo tần suất hàng ngày trước khi đưa phương tiện vào vận hành, nhằm đảm bảo hệ thống luôn đạt ngưỡng áp suất an toàn tối thiểu. Bảo dưỡng định kỳ kéo dài tuổi thọ hệ thống phanh bằng cách phát hiện sớm các dấu hiệu hao mòn trước khi chúng gây ra sự cố nghiêm trọng.
Quy trình kiểm tra và bảo dưỡng hệ thống phanh khí nén thường bao gồm các bước sau:
Bước 1:
Kỹ thuật viên kiểm tra đồng hồ đo áp suất để xác nhận áp suất khí nén đạt tiêu chuẩn của nhà sản xuất. Đồng hồ đo áp suất hiển thị mức áp suất khí nén trong hệ thống phanh.
Bước 2:
Kỹ thuật viên xả nước ngưng tụ khỏi bình chứa khí nén theo định kỳ. Nước ngưng tụ gây ăn mòn bình chứa khí nén nếu không được loại bỏ kịp thời. Nước ngưng tụ làm giảm dung tích chứa khí nén trong bình.
Bước 3:
Kỹ thuật viên kiểm tra độ mòn của má phanh và trống phanh trong mỗi kỳ bảo dưỡng. Má phanh cần được thay thế khi độ dày còn lại thấp hơn giới hạn an toàn do nhà sản xuất quy định.
Bước 4:
Kỹ thuật viên kiểm tra các mối nối và ống dẫn khí để phát hiện rò rỉ khí nén. Rò rỉ khí nén tạo ra tiếng xì bất thường trong quá trình vận hành. Rò rỉ khí nén làm giảm áp suất của hệ thống phanh.
Bước 5:
Kỹ thuật viên kiểm tra độ kín của bầu phanh trong quá trình bảo dưỡng. Màng cao su cần được thay thế khi xuất hiện vết nứt hoặc hiện tượng chai cứng. Cần đẩy bầu phanh cần được thay thế khi xuất hiện dấu hiệu hư hỏng hoặc biến dạng.
Bước 6:
Kỹ thuật viên bôi trơn các khớp cam phanh và trục xoay theo chu kỳ bảo dưỡng. Chất bôi trơn giảm ma sát giữa các chi tiết chuyển động. Các khớp cam phanh và trục xoay duy trì chuyển động linh hoạt khi được bôi trơn đúng định kỳ.
Bàn đạp phanh xe nâng bị nặng hơn bình thường là dấu hiệu của hư hỏng nào?
Hiện tượng này thường xuất phát từ máy nén khí suy giảm công suất hoặc van phanh bị kẹt, khiến áp suất khí không đạt mức tiêu chuẩn. Cần kiểm tra ngay đồng hồ đo áp suất và vệ sinh van phanh để khắc phục kịp thời.
Đèn cảnh báo áp suất khí nén trên xe nâng bật sáng có ý nghĩa gì?
Đèn cảnh báo sáng lên khi áp suất trong bình chứa khí tụt xuống dưới ngưỡng an toàn tối thiểu, thường do rò rỉ khí hoặc máy nén khí hoạt động kém hiệu quả. Người vận hành nên dừng xe và kiểm tra hệ thống trước khi tiếp tục di chuyển.
Tại sao xe nâng phát ra tiếng xì hơi khi đạp phanh?
Tiếng xì hơi thường phát ra từ van xả khí của bầu phanh hoặc từ các mối nối ống dẫn khí bị hở. Đây là dấu hiệu rò rỉ khí cần được xử lý ngay để tránh làm suy giảm lực phanh.
Áp suất khí nén tiêu chuẩn trong bình chứa của xe nâng là bao nhiêu?
Áp suất tiêu chuẩn thường dao động trong khoảng 7 đến 9 bar tùy theo thiết kế của từng dòng xe nâng. Người vận hành cần tham khảo thông số kỹ thuật cụ thể từ nhà sản xuất để đảm bảo vận hành đúng ngưỡng an toàn.
