Sơ đồ mạch điện xe nâng là bản vẽ kỹ thuật thể hiện toàn bộ hệ thống dây dẫn, linh kiện điện và mối liên kết giữa các bộ phận trong xe nâng. Tài liệu này đóng vai trò như "bản đồ" giúp kỹ thuật viên xác định đường đi của dòng điện, từ nguồn cấp cho đến các cơ cấu chấp hành như motor nâng hạ, motor di chuyển hay hệ thống đèn tín hiệu.
Sơ đồ mạch điện xe nâng là tài liệu kỹ thuật mô tả cấu trúc và mối quan hệ giữa các thiết bị điện trong xe nâng bằng hệ thống ký hiệu chuẩn hóa. Mỗi đường nét trên sơ đồ đại diện cho một dây dẫn thực tế, còn mỗi ký hiệu tương ứng với một linh kiện như relay, cầu chì, công tắc hành trình hay cảm biến.
Sơ đồ mạch điện xe nâng thường được chia thành nhiều trang hoặc nhiều khối chức năng, bao gồm mạch nguồn, mạch điều khiển và mạch động lực, giúp người đọc dễ dàng tra cứu theo từng hệ thống con thay vì phải xử lý một khối thông tin phức tạp duy nhất.
Đối với đơn vị quản lý và vận hành xe nâng việc hiểu và đọc được sơ đồ mạch điện xe nâng sẽ mang lại nhiều lợi ích. Đơn vị quản lý không những hiểu được cách để bảo dưỡng phương tiện một cách hiệu quả mà còn giúp họ có thể sửa chữa được những lỗi cơ bản liên quan đến hệ thống điện của xe nâng.
Xác định lỗi nhanh và đưa ra phương pháp xử lý sự cố hiệu quả: Đối với các lỗi như xe nâng không khởi động được hoặc di chuyển thất thường, việc hiểu sơ đồ mạch điện của xe sẽ giúp kỹ thuật viên xác định được chính xác vị trí của linh kiện hiện đang bị trục trặc. ngoài ra, bạn còn có thể kiểm tra các đường dây liên quan để xác định được vấn đề từ đó đưa ra các giải pháp bảo dưỡng phù hợp.
Rút ngắn thời gian bảo dưỡng và tiết kiệm ngân sách sửa chữa phương tiện: Kỹ thuật viên khi thông thạo sơ đồ mạch điện sẽ đi thẳng vấn đề mà xe nâng hiện đang gặp phải, tránh đi việc tốn thời gian kiểm tra các bộ phận không liên quan đến lỗi của phương tiện.
An toàn trong quá trình kiểm tra và sửa chữa: Hệ thống điện của xe nâng vốn là bộ phận cực kì quan trọng giúp xe nâng vận hành một cách hiệu quả, đồng thời, nó cũng cực kỳ nguy hiểm. Việc hiểu rõ sơ đồ mạch điện xe sẽ giúp kỹ thuật viên giảm thiểu rủi ro khi bảo dưỡng hoặc sửa chữa.
Linh hoạt đối với từng dòng xe: Việc hiểu rõ và nhiều sơ đồ mạch điện đối với từng dòng xe nâng sẽ giúp kỹ thuật viên linh hoạt khi đơn vị kinh doanh sở hữu nhiều phương tiện nâng hạ.

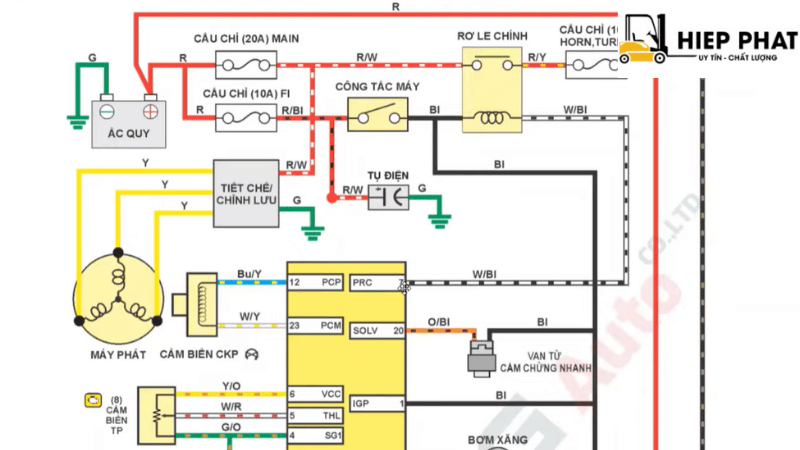

Sơ đồ mạch điện xe nâng bao gồm bốn nhóm thành phần chính, mỗi nhóm đảm nhiệm một chức năng riêng biệt trong toàn bộ hệ thống.
Nguồn điện của các dòng xe nâng dầu thường sẽ là các máy phát điện xoay chiều kết hợp với bình ắc quy. Ngược lại, đối với các dòng xe nâng hạ điện thì đơn thuần chỉ là các bình ắc quy điện với công suất lớn. Ngoài ra, mỗi dòng xe nâng đều có hệ thống bảo vệ điện các kỹ thuật viên sẽ thường thấy hệ thống điện bao gồm: cầu chì, cầu dao tự động và relay bảo vệ qua các dòng điện, chúng có trách nhiệm là ngặt các mạch điện khi công suất vượt quá ngưỡng an toàn tránh gây hư hỏng dây.
Bộ mạch đảm bảo vai trò điều phối tín hiệu cũng như xử lý các vấn đề liên quan đến cơ cấu chấp hành. Bo mạch controller sẽ nhận dữ liệu từ các vị trí cảm biến từ đó cảm biến tải trọng cho đến điều phối lệnh điều khiển đến các motor và van thủy lực. Đây được xem như là nơi xử lý mọi hoạt động của hệ thống điện xe nâng.
Bộ phận mạch động lực sẽ đảm nhiệm vai trò cung cấp năng lượng đến các motor bao gồm: motor nâng hạ, motor di chuyển và trợ lực đánh lái. Ngoài ra, mạch động lực còn có nhiều thiết bị đóng cắt giúp bảo vệ contractor, cầu chỉ và bộ điều khiển công suất. Do hoạt động với cường độ liên tục và dòng điện lớn, mạch động lực thường được thiết kế với khả năng chịu nhiệt hiệu quả, chống quá tải và hạn chế sụt áp.
Nhiệm vụ chính của nhóm mạch tín hiệu này giúp người lái có thể nhận biết được các sự cố hiện đang gặp phải cũng cung cấp thông tin cho người dùng rằng xe nâng hiện đang không được ổn định. Các thông báo thường gặp mà người lái nên lưu ý bao gồm: cảnh báo hệ thống điện, nhiệt độ động cơ tăng cao, bộ điều khiển đang gặp trục trặc hoặc cảm biến sẽ gửi tín hiệu đến bộ điều khiển để ngắt chức năng di chuyển. Ngoài ra, mạch tín hiệu còn giúp người nhận biết được giới hạn chiều cao của càng nâng ngăn chặn việc càng nâng làm việc quá sức tải trọng.

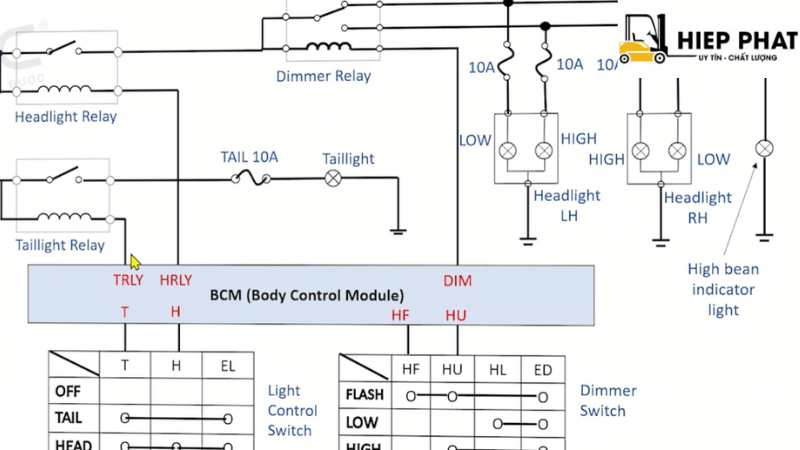

Sơ đồ mạch điện xe nâng được phân loại dựa trên loại nhiên liệu sử dụng và hãng sản xuất, dẫn đến sự khác biệt đáng kể về cấu trúc mạch.
|
Loại sơ đồ |
Đặc điểm chính |
Thành phần đặc trưng |
|
Xe nâng điện |
Toàn bộ hệ thống vận hành bằng điện áp DC từ ắc quy |
Bộ điều khiển motor kéo, motor bơm thủy lực, bộ sạc |
|
Xe nâng dầu/gas |
Hệ thống điện chủ yếu phục vụ khởi động và điều khiển động cơ đốt trong |
Máy phát điện, relay khởi động, ECU động cơ |
|
Theo hãng xe nâng |
Mỗi hãng (Toyota, Komatsu, TCM, Heli...) có quy ước ký hiệu và bố cục sơ đồ riêng |
Mã linh kiện, tên gọi mạch theo tiêu chuẩn hãng |
Xe nâng điện được vận hành toàn toàn nhờ vào nguồn DC từ ắc quy, vì thế sơ đồ mạch điện của loại xe nâng hạ này được thiết kế tập trung vào những motor điều khiển, motor kéo cũng như hệ thống sạc. Khác với dòng xe nâng dầu, xe nâng điện thường phức tạp hơn ở phần điều khiển điện từ nhưng lại đơn giản hơn nhiều khi so sánh về phần cơ khí xe dầu.
Dòng xe nâng điện thường sẽ phụ thuộc về khả năng cung cấp năng lượng của ắc quy. Bình ắc quy sẽ truyền tải dòng điện đến các bộ phận quan trọng như trung tâm điều khiển và biến tần để phù hợp với mọi hoạt động motor.
Trái ngược với hệ thống điện của xe nâng điện, hệ thống điện của xe nâng dầu chủ yếu đảm nhiệm các vai trò như: khởi động động cơ, điều khiển còi và kích hoạt hệ thống phun nhiên liệu. Ngoài ra, sơ đồ mạch điện của xe nâng dầu thường được trang bị thêm các phần mạch. Đồng thời, hệ thống còn giúp xe nâng giám sát các thông số vận hành như nhiệt độ của động cơ, áp suất dầu bôi trơn và lỗi thông qua đồng hồ hiển thị. Để hệ thống được vận hành tốt nhà sản xuất còn trang bị các bộ phận như rơ-le, cầu chì và bộ điều khiển giúp cho việc vận hành tránh khỏi các lỗi như quá tải và chập điện.
Mỗi hãng sản xuất xe nâng áp dụng bộ ký hiệu và cách bố trí sơ đồ riêng theo tiêu chuẩn nội bộ, khiến sơ đồ của Toyota, Komatsu, TCM hay Heli có sự khác biệt nhất định dù cùng mô tả một loại mạch chức năng. Kỹ thuật viên cần tra đúng tài liệu theo mã model xe để tránh nhầm lẫn giữa các phiên bản.
Sự khác biệt này thường nằm ở cách đánh số dây điện, ký hiệu linh kiện, vị trí hộp điều khiển, loại cảm biến sử dụng và phương pháp kết nối giữa các module điện tử. Đặc biệt, các dòng xe nâng đời mới có thể tích hợp thêm hệ thống điều khiển CAN Bus, màn hình hiển thị thông minh hoặc bộ chẩn đoán lỗi riêng của từng hãng.

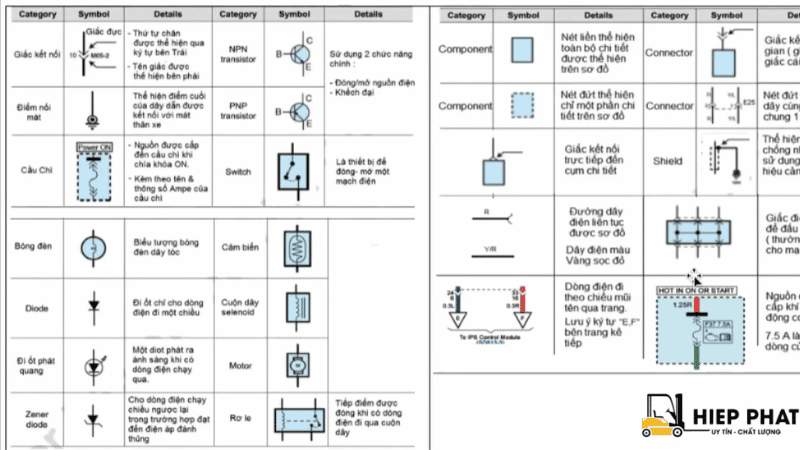

Việc nhận diện chính xác ký hiệu điện là bước nền tảng trước khi phân tích bất kỳ sơ đồ mạch điện xe nâng nào. Các ký hiệu phổ biến bao gồm:
Ngoài ký hiệu linh kiện, sơ đồ còn sử dụng mã màu dây dẫn và mã số chân kết nối (pin number) để giúp kỹ thuật viên xác định chính xác từng đầu dây khi đấu nối hoặc đo kiểm.
Sau đây Hiệp Phát sẽ hướng dẫn các bạn đọc sơ đồ mạch điện xe nâng, việc đọc hiểu sơ đồ đòi hỏi quy trình tuần tự nhằm tránh bỏ sót thông tin quan trọng.
Trước khi đọc được sơ đồ mạch điện, kỹ năng đầu tiên kỹ thuật viên cần quan tâm đến là khả năng nhận biết được chính xác từng ký hiệu đang có trong bản vẽ. Việc đối chiếu với bảng chú giải là điều cực kì cần thiết, bạn nên đọc rõ các nội dung nhà sản xuất đưa ra. HIểu rõ các nội dung trong bản vẽ mạch điện sẽ giúp kỹ thuật viên xác định đúng chức năng của các linh kiện trong xe nâng tránh việc kiểm tra lan man và tăng tính hiệu quả khi làm việc.
Sau khi nắm được ký hiệu, kỹ thuật viên cần xác định điểm nguồn cấp chính (dương ắc quy hoặc điện áp ra từ máy phát) và điểm nối mass chung, vì đây là hai đầu mút quan trọng để xác định chiều dòng điện trong mạch. Ngoài ra, cần đối chiếu thông số điện áp tiêu chuẩn để đảm bảo quá trình đo kiểm và sửa chữa được thực hiện an toàn, chính xác.
Tiếp đến, bạn cần kiểm tra chu trình truyền tín hiệu trong hệ thống điện xe nâng, bắt đầu từ các cảm biến thu thập dữ liệu, chuyển qua bộ điều khiển xử lý và kết thúc tại các thiết bị thực thi. Quá trình này giúp xác định nguyên lý hoạt động của từng chức năng như nâng hạ càng, điều chỉnh góc nghiêng hoặc điều khiển chuyển động của xe, đồng thời hỗ trợ phát hiện các lỗi liên quan đến tín hiệu điều khiển.
Khi xe nâng phát sinh lỗi, kỹ thuật viên nên áp dụng phương pháp kiểm tra ngược trên sơ đồ mạch điện, bắt đầu từ bộ phận chấp hành không hoạt động và lần theo đường tín hiệu về bộ điều khiển cùng nguồn cung cấp. Cách tiếp cận này giúp nhanh chóng xác định vị trí hư hỏng như mất tín hiệu, lỗi điều khiển, đứt dây dẫn hoặc sự cố nguồn điện, thay vì kiểm tra toàn bộ hệ thống một cách thủ công và tốn nhiều thời gian.
Sơ đồ mạch điện xe nâng phát huy giá trị lớn nhất khi được ứng dụng trực tiếp vào công việc chẩn đoán và sửa chữa hàng ngày.

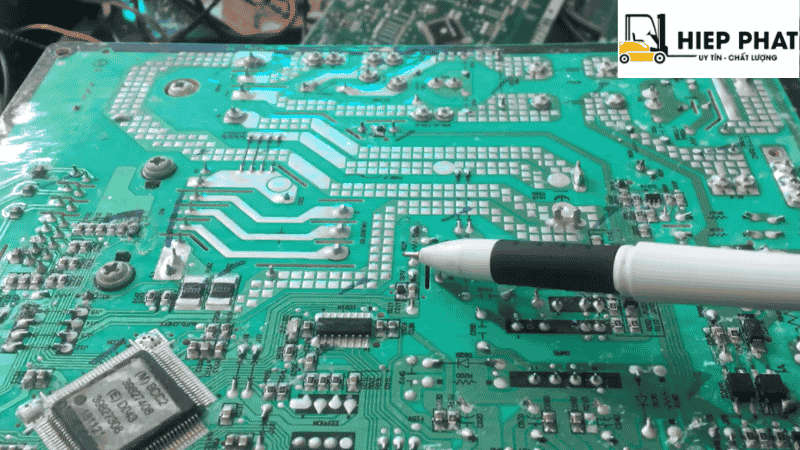

Kỹ thuật viên sử dụng sơ đồ mạch điện xe nâng để chẩn đoán nhanh các lỗi điện thường gặp như xe không khởi động, còi không kêu hay đèn báo không sáng, bằng cách xác định chính xác mạch liên quan trước khi tiến hành kiểm tra thực tế.
Sơ đồ mạch điện cung cấp thông tin về giá trị điện áp, điện trở tiêu chuẩn tại từng điểm đo, giúp kỹ thuật viên sử dụng đồng hồ vạn năng (multimeter) một cách chính xác thay vì đo mò theo phỏng đoán.
Khi cần thay thế linh kiện như relay, cảm biến hay cầu chì, sơ đồ mạch điện giúp kỹ thuật viên xác định đúng mã linh kiện và đúng vị trí lắp đặt, tránh tình trạng lắp nhầm gây hư hỏng lan rộng sang các mạch khác.
Việc tuân thủ sơ đồ mạch điện trong quá trình sửa chữa giúp hạn chế rủi ro điện giật hoặc chập cháy, bởi kỹ thuật viên có thể xác định chính xác đường dây cần ngắt điện trước khi thao tác trên bất kỳ bộ phận nào.
Dưới đây là bảng tổng hợp một số lỗi điện phổ biến trên xe nâng cùng nguyên nhân và hướng xử lý tham khảo dựa trên sơ đồ mạch điện.
|
Triệu chứng lỗi |
Nguyên nhân thường gặp |
Hướng xử lý tham khảo |
|
Xe không khởi động |
Cầu chì đứt, relay khởi động hỏng, ắc quy yếu |
Đối chiếu mạch nguồn và mạch khởi động trên sơ đồ |
|
Motor nâng hạ hoạt động yếu |
Contactor tiếp xúc kém, dây dẫn mạch động lực bị chùng |
Kiểm tra mạch động lực và điểm tiếp xúc contactor |
|
Đèn báo lỗi (error code) hiển thị |
Cảm biến vị trí hoặc cảm biến tải trọng bị lỗi tín hiệu |
Truy theo mạch tín hiệu từ cảm biến đến bộ điều khiển |
|
Xe tự ngắt khi vận hành |
Cảm biến ghế ngồi hoặc công tắc an toàn bị lỗi |
Kiểm tra mạch tín hiệu an toàn theo sơ đồ |
Việc phân loại lỗi theo từng nhóm mạch giúp kỹ thuật viên khoanh vùng nhanh, đồng thời hạn chế thời gian dừng máy không cần thiết trong dây chuyền sản xuất hoặc kho vận.
Xe Nâng Hiệp Phát cung cấp dịch vụ kiểm tra và sửa chữa mạch điện xe nâng dựa trên sơ đồ kỹ thuật chính hãng, đảm bảo độ chính xác cao trong từng bước chẩn đoán. Đội ngũ kỹ thuật viên tại đây được đào tạo bài bản về cách đọc sơ đồ mạch điện xe nâng theo nhiều hãng khác nhau như Toyota, Komatsu, TCM và Heli, giúp xử lý đa dạng dòng xe từ xe nâng điện đến xe nâng dầu. Quy trình sửa chữa tại Xe Nâng Hiệp Phát luôn tuân thủ nguyên tắc an toàn điện, kết hợp thiết bị đo kiểm chuyên dụng với tài liệu sơ đồ gốc nhằm đảm bảo linh kiện thay thế đúng vị trí, đúng thông số kỹ thuật, từ đó kéo dài tuổi thọ hệ thống điện và giảm thiểu rủi ro tái phát lỗi.
Xem thêm các dịch vụ:
Cầu chì là thiết bị bảo vệ quá dòng một lần, tự ngắt khi dòng điện vượt ngưỡng cho phép. Relay là thiết bị đóng cắt điều khiển từ xa, có thể đóng mở nhiều lần dựa trên tín hiệu điều khiển.
Bộ điều khiển motor kéo giúp điều chỉnh tốc độ và mô-men xoắn của motor di chuyển một cách chính xác theo thao tác của người lái. Thiết bị này cũng bảo vệ motor khỏi tình trạng quá tải trong quá trình vận hành.
Cảm biến ghế ngồi phát hiện sự hiện diện của người vận hành trên ghế lái để cho phép hoặc ngắt các chức năng di chuyển và nâng hạ. Đây là biện pháp an toàn giúp ngăn xe nâng hoạt động ngoài ý muốn khi không có người điều khiển.
Đo điện trở giúp phát hiện tình trạng đứt mạch hoặc chập mạch trong khi hệ thống chưa cấp điện, giảm nguy cơ hư hỏng thiết bị đo hoặc gây chập cháy. Sau khi xác nhận mạch thông suốt, kỹ thuật viên mới tiến hành đo điện áp khi hệ thống hoạt động..
Nhiều sơ đồ mạch điện xe nâng có kèm bảng thông số kỹ thuật như điện áp định mức, dòng điện tối đa của từng linh kiện. Thông tin này giúp kỹ thuật viên chọn đúng linh kiện thay thế tương thích.
